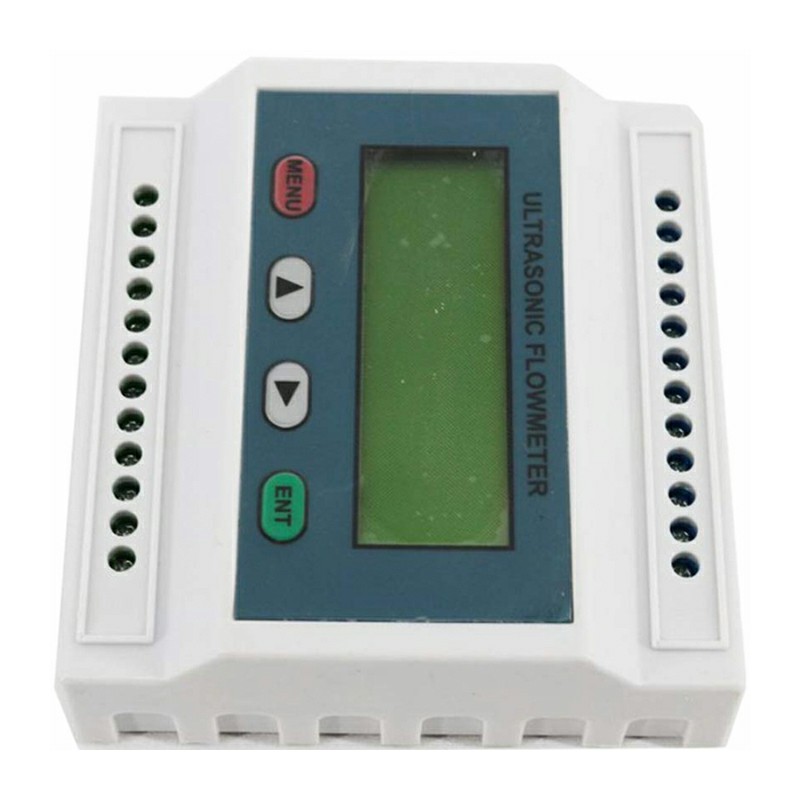

Модульный ультразвуковой расходомер ТДС-100М

Модульный ультразвуковой расходомер TDS-100M может работать отдельно, без модуля ЖК-дисплея и клавиатуры. Модуль можно использовать отдельно в качестве расходомера. Пользователи могут даже интегрировать несколько модулей в многоканальный расходомер, который может измерять до нескольких десятков различных труб, или в расходомер, который имеет более высокую точность, измеряя одну и ту же трубу со всеми каналами.

● Низкий-зажим-на датчике, не-интрузивная установка.
● Отсутствие падения давления, отсутствие утечек и загрязнений.
● Подходит для системных интеграторов и OEM-заказчиков.

Преимущество
Конструкция расходомера предназначена для того, чтобы предоставить таким пользователям, как системные интеграторы и OEM-пользователи, самый дешевый, но высокопроизводительный расходомер.

Отправить запрос

Dalian Yheng Technology Co., Ltd. является одним из самых надежных производителей и поставщиков модульных ультразвуковых расходомеров tds-100m в Китае. Добро пожаловать на покупку высококачественного модульного ультразвукового расходомера tds-100m на нашем заводе. Если у вас есть какие-либо вопросы по поводу индивидуального обслуживания, пожалуйста, напишите нам.

Категория Модуль основного потока	Модель/Тип	Ключевые характеристики	Подробности
	ТДС-100М	Источник питания	8-36 В постоянного тока
		Коммуникация	1 × МОДБУС RS485; дополнительная сеть GPRS/GSM
		Выходы	4–20 мА, выход окт.
		Входы	4–20 мА, вход платинового сопротивления PT100
		Дисплей и клавиатура	ЖК-дисплей 2×20 английских букв; Мембранная клавиатура с 4-кнопками и тактильной обратной связью
		Класс защиты	IP57
		Применимые датчики	Зажимная-вставка, проточная-ячейка
		Диапазон диаметров труб	от 15 мм до 6000 мм
		Основная особенность	Можно использовать отдельно; возможность интеграции в много-канальный расходомер для измерения в нескольких-трубах или более высокой точности
Зажим-на датчике	Тип S2	Размер трубы	DN15~100 мм (1/2~4 дюйма); Монтаж: В(Н/Б)
		Материал/Частота/ Температура	Пластиковый сплав; 1 МГц; 0 градусов ~160 градусов (32F~320F)
		Защита/Кабель/ Магнетизм	IP65; 5м×2 (с возможностью расширения до 10/15м×2); Магнитный
	Тип М2	Размер трубы	DN50~700мм (2~28") Монтаж: V/Z
		Материал/Частота/ Температура/ Защита	То же, что и тип S2
		Кабель/Магнетизм	То же, что и тип S2
	Тип L2	Размер трубы	DN300~6000мм (12~240"); Монтаж: Z
		Материал/Частота/ Температура/ Защита	То же, что и тип S2
		Кабель/Магнетизм	То же, что и тип S2
Вставной датчик	Тип Б-	Размер трубы/Установка/ Частота	Больше или равно DN80 мм; Z-метод; 1 МГц
		Применимый материал трубы	Все металлы, большинство пластмасс, стекловолокно и т. д.
		Температура/Давление	-40 градусов ~ 160 градусов; 1,6 МПа (менее или равно 0,8 МПа во время установки)
		Размер отверстия/ Место для установки	19mm (dedicated drill tool); >550 мм (зазор в стенке скважины-трубы)
		Материал/Защита/ Длина	Шаровой кран/столб: нержавеющая сталь; Основание клапана: углеродистая сталь (нержавеющая сталь опционально); IP68 (глубина воды менее или равна 3 м); 186 мм
	B Длинный-тип	Основные характеристики	То же, что и тип B- (частота/температура/давление/материал трубы/размер отверстия)
		Монтажное пространство/длина	>700 мм (зазор в стенке скважины-трубы); 330 мм
		Материал/Защита	То же, что и тип B-
Дополнительный продукт	Ультразвуковой толщиномер TM-8812	Диапазон измерения	1,5–200 мм (0,06–8 дюймов)
		Точность	±(0,5%n+0.2)мм; Точность толщины стенки 0,2 мм
		Диапазон скорости звука	500-9000 м/с (функция скорости звука на стене)
		Совместимость	Идеально подходит для зажима-при измерении стенок трубы расходомера.
		Мощность/Материалы/Калибровка	4 батарейки ААА; 11 типов материалов; калибровочный блок в комплекте
		Размеры/Тип датчика	120х60х29мм; Ультразвуковой
Общие характеристики (все датчики)	Зажим-Вкл.	Преимущество установки	Не-интрузивный, без перепадов давления, утечек и загрязнений; простая установка (без специальных инструментов/навыков)
Общие характеристики (все датчики)	Вставка	Преимущество установки	Отсутствие нарушений потока/падения давления; нет изнашиваемых движущихся частей

Функции

● Точность лучше 1%, повторяемость лучше 0,2%.

●128 измерений и обновленное программное обеспечение повышают производительность и повышают стабильность показанного расхода.

●Последовательный порт RS232 и RS485

●Один или два аналоговых входа.

●Дополнительный аналоговый выход 4–20 мА.

●Два выходных канала OCT

●Возможность измерения сточной воды.

●Можно использовать 4 типа датчиков различных типов, а также датчики,-определяемые пользователем.

●Внутренняя универсальная последовательная шина позволяет подключить к ней несколько модулей вывода.

Приложения

Модульный ультразвуковой расходомер ТДС-100М в основном используется на промышленных объектах, в системах водоподготовки и защиты окружающей среды. Благодаря высокой точности (более 1%) и высокой надежности он широко используется для измерения труб из углеродистой стали, нержавеющей стали, чугуна, ПВХ и т. д. и подходит для таких жидкостей, как сточные воды, водопроводная вода, масло и спирты.
